液壓磚機所用的液壓馬達

作者:  來源:  時間:2016-04-17 14:56:52  點擊次數:1986


  液壓馬達和液壓泵在結構上基本相同,其作用原理是互逆的。由于二者的任務和要求不同,因而,除少數泵可作為馬達用以為,大部分液壓馬達在結構上與同種類型的液壓泵是不同的。當輸入壓力油時,馬達軸旋轉以驅動負載。

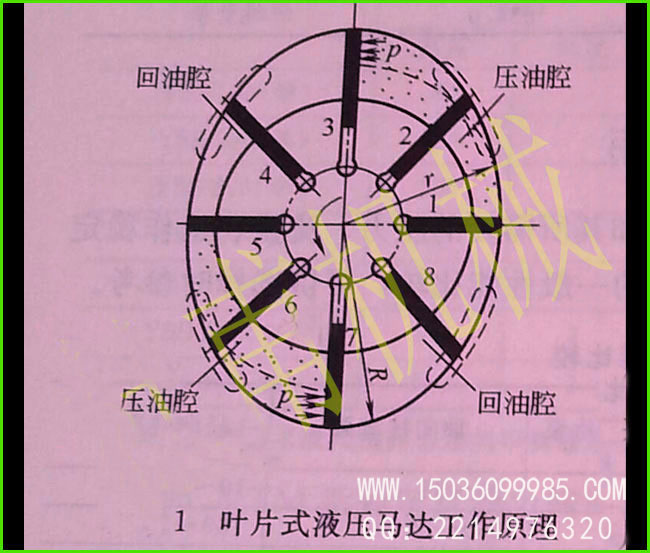

  (1)  葉片馬達的工作原理如圖說所示,當壓力油經過配油窗口進入葉片13(或者57)之間時,葉片13一側高壓油、另一側作用低壓油,同時由于葉片3伸出的面積大于葉片1伸件時,葉片13一側作用高壓油另一側作用低壓油,同時由于葉片3伸出的面積大于葉片1伸出的面積,因此使轉子產生逆時針轉動的力矩。同時葉片57的壓力油作用面積之差也使轉子產生逆時針力矩。兩者之和即為液壓馬達產生旋轉的扭矩。在供油量一定的情況下,液壓馬達將以確定的轉速旋轉。位于壓油腔葉片26兩面同時受壓力油作用,受力平衡,對轉子不產生轉矩。


  (2)
葉片馬達的結果特點


  葉片馬達與葉片泵相比較,在結構上有如下特點。


  A.
轉子的兩側面開有環形槽,槽內放有燕式彈簧,使葉片始終壓向定子內表面,以保證啟動時葉片與定子內表面密封并有足夠的啟動力矩。


  B.
馬達需要正發轉,因此葉片沿轉子徑向放置,葉片的傾角等于零。


  C.
為獲得較高的容積效率,工作時葉片底部始終要與壓油腔連通。這樣吸壓油腔互換時,必須在油路上采取措施,在馬達正反轉時都有壓力油通入葉片底部。只要在葉片底部通過兩個并聯單向閥,分別與吸壓油腔相同,就能達到上述要求。


  (3)
軸向柱塞式液壓馬達的工作原理


  如前所述,軸向柱塞泵通入高壓液體就可以作馬達使用。下面簡單介紹一下液壓馬達的工作原理及結構特點。

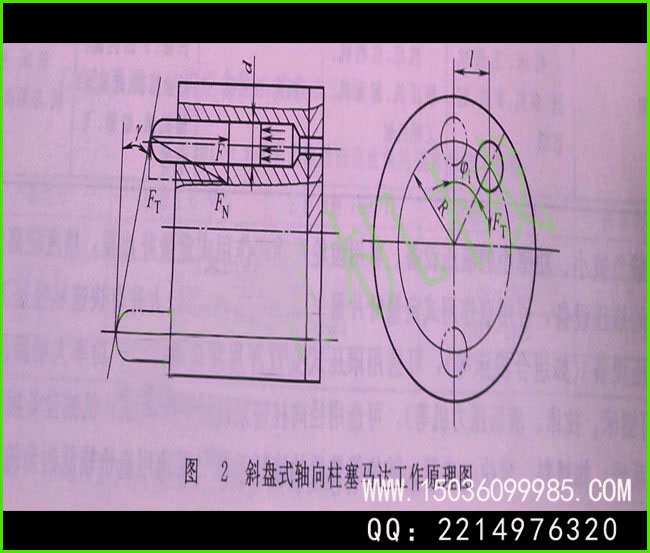

  圖2所示為斜盤式軸向柱塞馬達的工作原理圖。圖中斜盤和配油盤固定不動,柱塞軸向安置在缸體中,缸體和馬達軸相連一起旋轉,斜盤傾角油y。當液壓泵高壓油進入馬達的壓油腔之后,滑履在液壓力的作用下壓向斜盤,其反作用為FnFn分解成兩個分力,軸向分力F沿柱塞軸線向右,與柱塞所受液壓力平衡,徑向分力Ft與柱塞軸線垂直向下,使得壓油區的柱塞都對轉子中心產生一個轉矩,驅動液壓馬達逆時針旋轉做功。

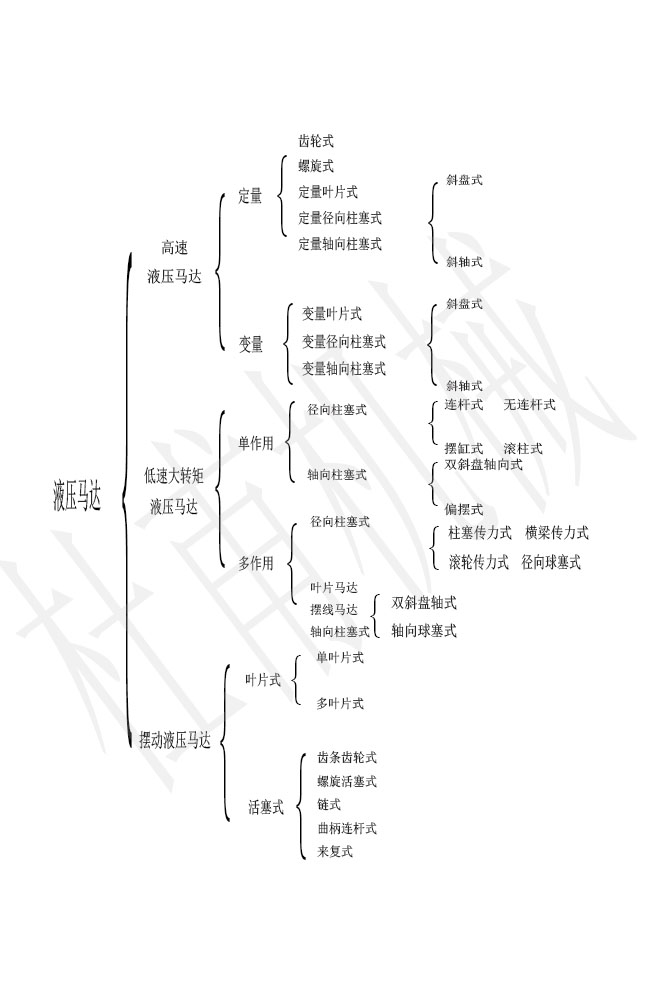

液壓機中液壓馬達的分類:
