液壓制磚機液壓系統圖形符號的主要表達元素是點、線、圓、半圓、三角形、正方形、長方形、袋形等。

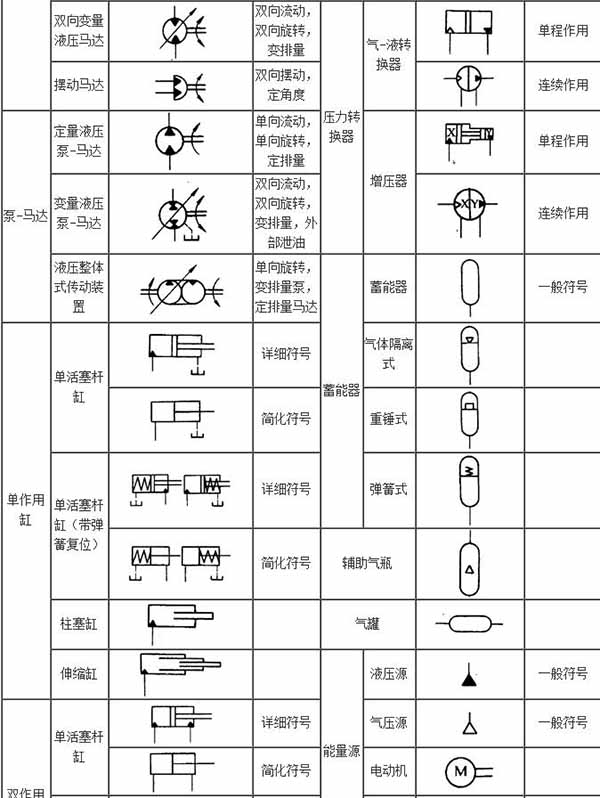

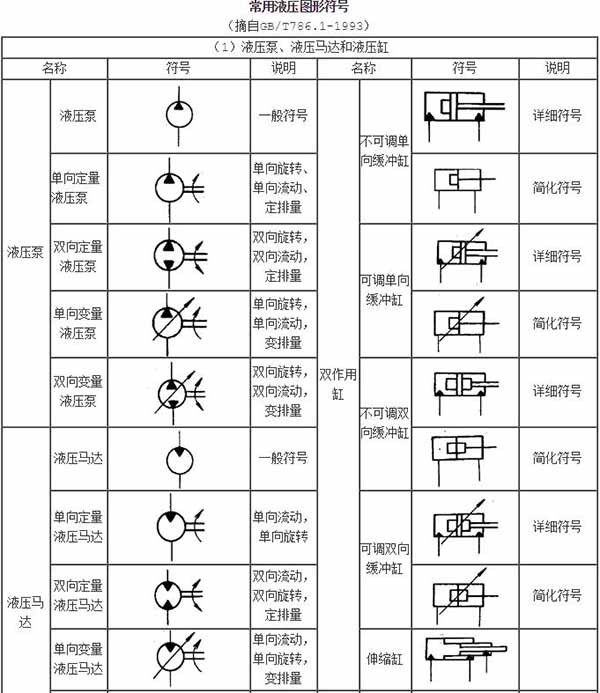

　　其中，液壓制磚機中的點代表了管道的連接點，表明了兩個管道或閥板的內流道是相互連接的。實線表示主輸油管道；虛線盒的內部表示在一個集成塊上安裝了幾個閥門，或者在泵上安裝了組合閥及在泵上安裝了一些閥門來控制泵。液壓磚機的大圓加立體小三角形代表液壓泵或液壓馬達(兩個三角形的相反方向)，中間圓代表測量儀器，小圓用來形成單向閥和旋轉接頭、機械鉸鏈或滾子的元件，半圓是液壓馬達或旋轉液壓缸有限旋轉角度的組成元件。

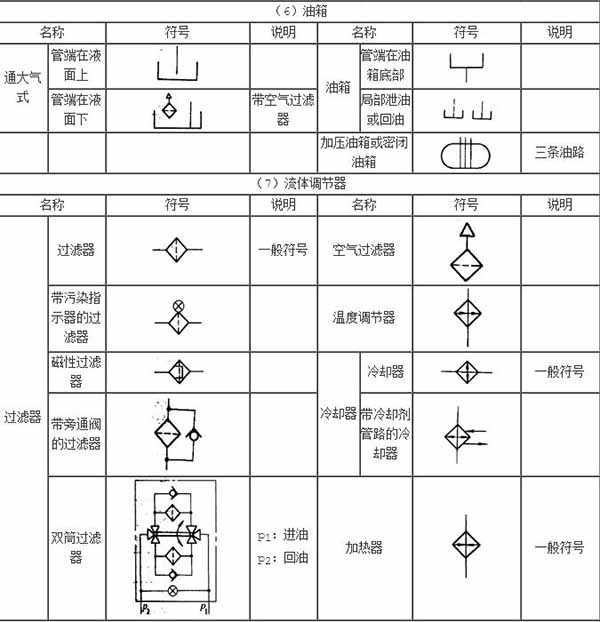

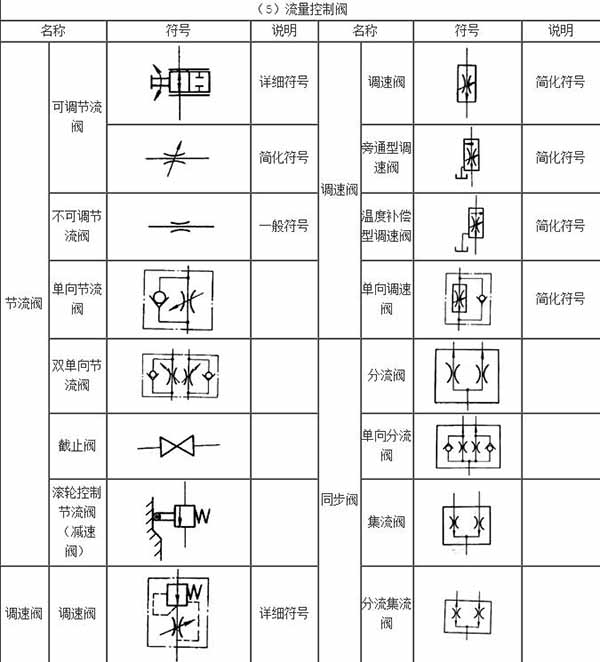

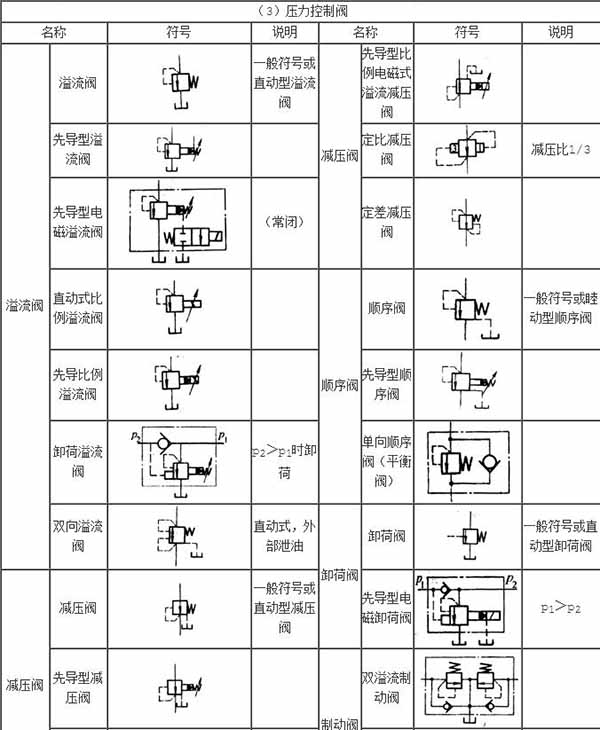

　　液壓制磚機的方塊是表示控制閥和輔助元件的元件，如閥體、濾油器殼體等。矩形表示液壓缸和閥的殼體、氣缸的活塞和一些控制模式的部件。半矩形表示油箱，氣囊形狀表示蓄能器、壓力油箱等。如圖一至圖三：

　　另外再來認識下液壓制磚機液壓圖形功能元素符號：

　　液壓磚機的圖形符號有三角形、直線和斜箭頭、圓弧箭頭等。固體三角形代表壓力傳遞的方向表示所使用的工作介質是液體。泵、馬達、液壓閥和電液閥都有這種功能元件的立體三角形；箭頭表示液體流動的通道和方向，在液壓泵、液壓馬達、彈簧、比例電磁鐵等上方添加的箭頭表明它們可以調整；單圓弧箭頭和雙向箭頭表示液壓馬達的旋轉方向，雙向箭頭表示它們可以正向反轉。

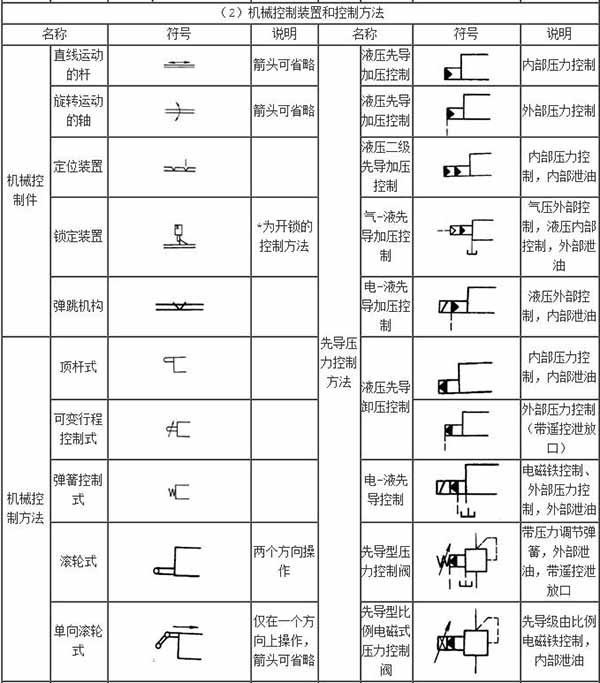

　　上述液壓制磚機設備中主要的液壓圖形表示外其他還有一些輔助符號，如管道連接和管接頭的符號，機械控制和控制符號，圖形符號泵和馬達等，這里不再一一詳述。
